    1 - PRESENTATION ET RESSOURCES

  • Présenation
  • La carte BBC Micro:Bit est une carte microcontroleur concue par la BBC, le service public audiovisuel britannique dans le cadre d'un projet dedagogique.

  • Une carte microcontroleur fonctionne comme un mini ordinateur dont l'ensemble des fonctions de processeur, disque dur et RAM sont reunies au sein d'un seul composant, un microcontroleur. Ce type de materiele s'appelle un SOC, System On Chip.
  • La carte Micro:Bit BBC est une carte programmable équipée de plusieurs capteurs et outils de communication.
  • Il existe 2 versions de la carte Micro:Bit BBC : "v1" créée en 2017 et "v2" créée en 2022.



  • Ressources
  • Site officiel : microbit.org
  • Documentation et guide tutoriel en français : https://microbit-micropython.readthedocs.io

    2 - LA CARTE MICRO:BIT BBC VERSION 1


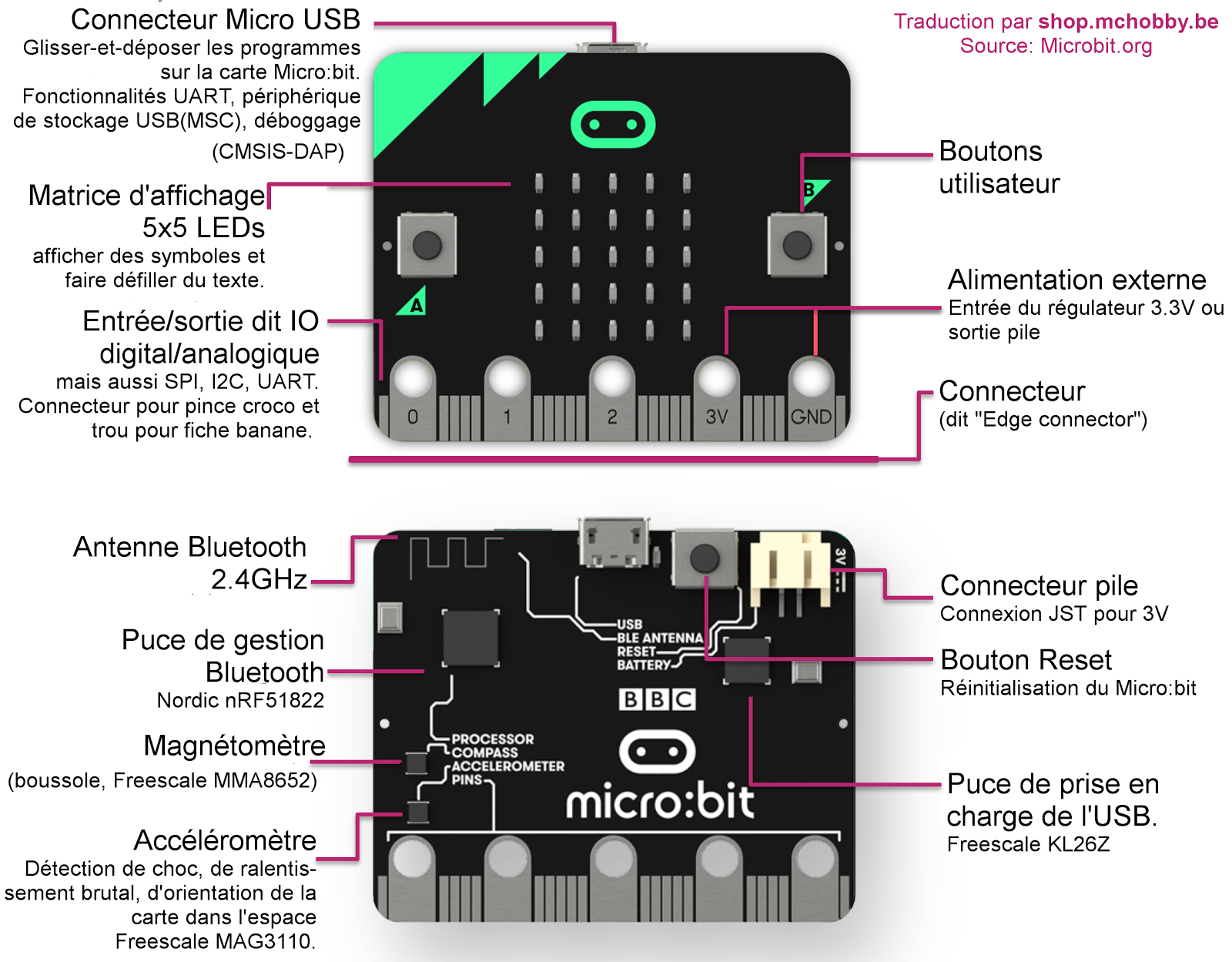

    • Micro:Bit version 1
    • Communication "v1" : USB, radio, bluetooth.
    • Capteurs "v1" : température, accéléromètre, boussole.
    • Caractéristiques principales
    • Version: Rev. 1.3 B
    • Alimentation:
    • - via port micro-USB ou
    • - via connecteur JST (3 V) ou
    • - via broches 3 V et GND
    • Microprocesseur: CPU ARM Cortex M0 32 bits à 16 MHz
    • Mémoire flash: 256 kB
    • Mémoire RAM: 16 kB
    • 23 broches d'E/S dont 6 entrées analogiques
    • Matrice 5x5 leds rouges
    • 2 boutons-poussoirs
    • Bluetooth Low Energy 4.0
    • Accéléromètre 3 axes MMA8652
    • Magnétomètre 3 axes MAG3110
    • Bus série, I2C et SPI
    • Dimensions: 40 x 50 mm
    • Poids: 8g
    • URL du frabriquant : https://www.nordicsemi.com/Products/Low-power-short-range-wireless/nRF51822


    3 - LA CARTE MICRO:BIT BBC VERSION 2


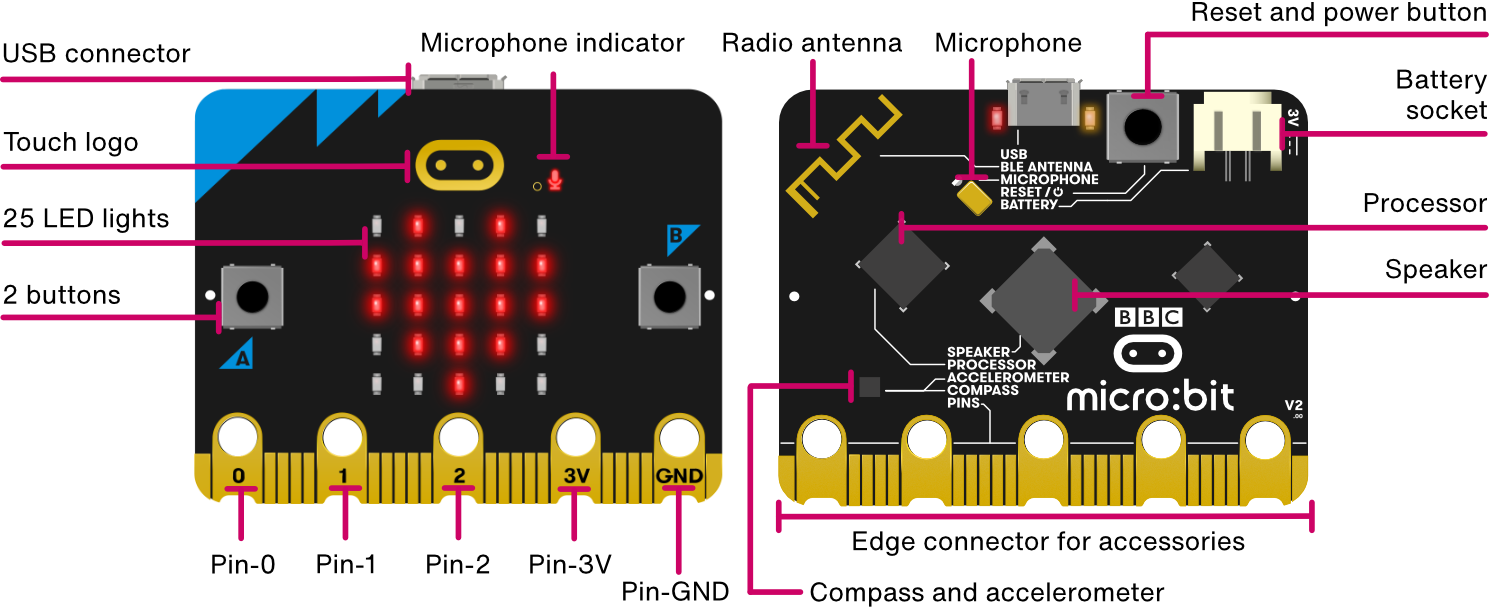

    • Micro:Bit version 2
    • Communication "v2" : USB, radio, bluetooth.
    • Capteurs "v2" : température, accéléromètre, boussole.
    • Caractéristiques principales
    • Version: Rev. 2.2x
    • Alimentation:
    • - via port micro-USB ou
    • - via connecteur JST (3 V) ou
    • - via broches 3 V et GND
    • Microcontrôleur: nRF52833
    • Microprocesseur: CPU ARM Cortex M4 32 bits à 64 MHz
    • Mémoire flash: 512 kB
    • Mémoire RAM: 128 kB
    • 23 broches d'E/S dont 6 entrées analogiques
    • Matrice 5x5 LEDs rouges
    • 2 boutons-poussoirs
    • Bluetooth 5.1 (rétrocompatible et compatible BLE)
    • Interface radio 2,4 GHz (non compatible WiFi)
    • Accéléromètre/gyroscope 6 axes LSM303AGR
    • Capteur de température intégré: -40 à 105 °C
    • Haut-parleur MLT-8530: 80 dB à 5 Vcc
    • Microphone omnidirectionnel: SPU0410LR5H-QB-7
    • Courant disponible en sortie: 200 mA
    • Interfaces série, I2C et SPI
    • Dimensions: 40 x 50 mm
    • Poids: 8 g
    • URL du frabriquant : https://www.nordicsemi.com/Products/Low-power-short-range-wireless/nRF51822

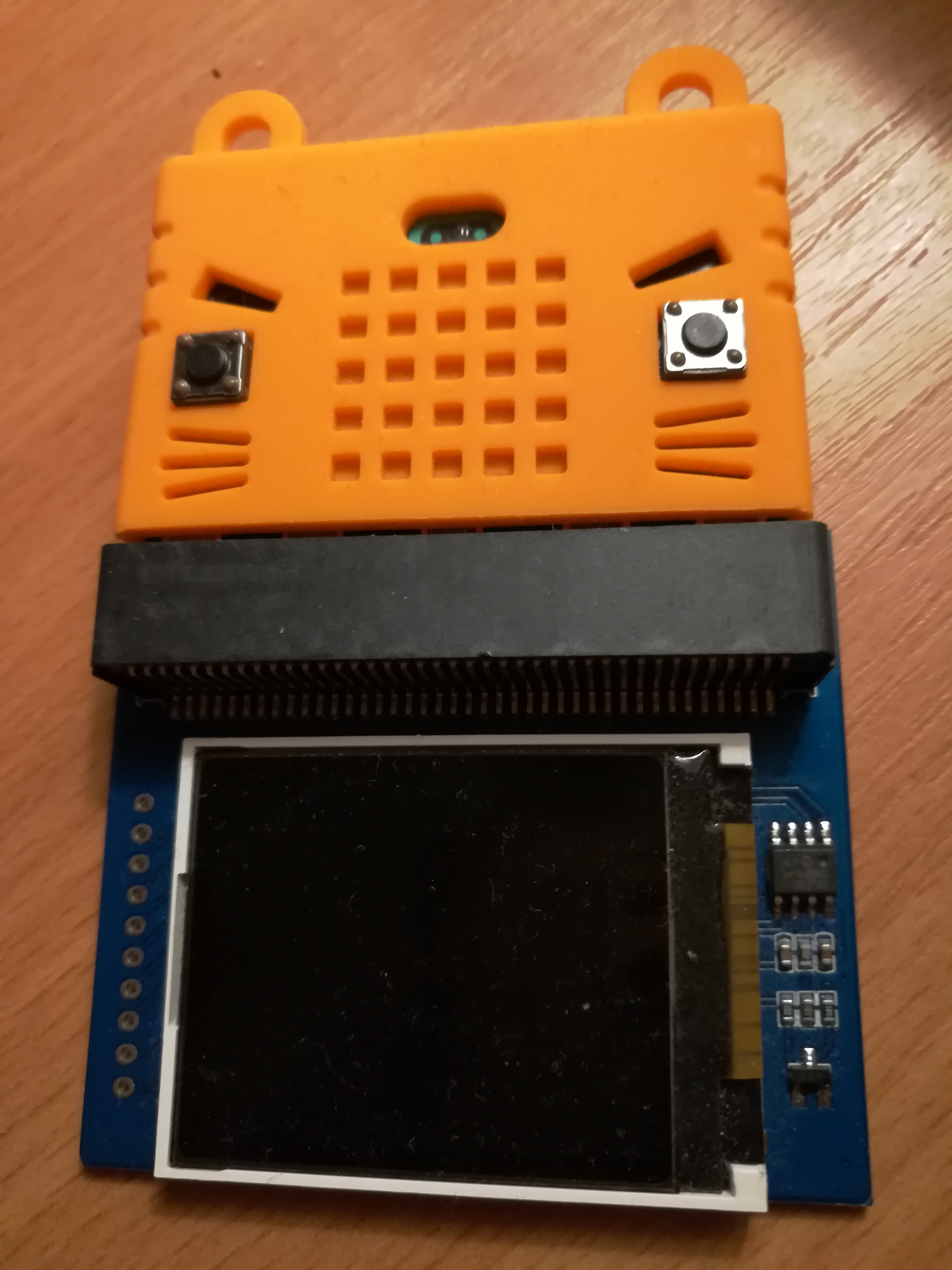

    4 - MICROBIT ET ECRAN LCD




    5 - LA CARTE HALO ZIP KITRONIK

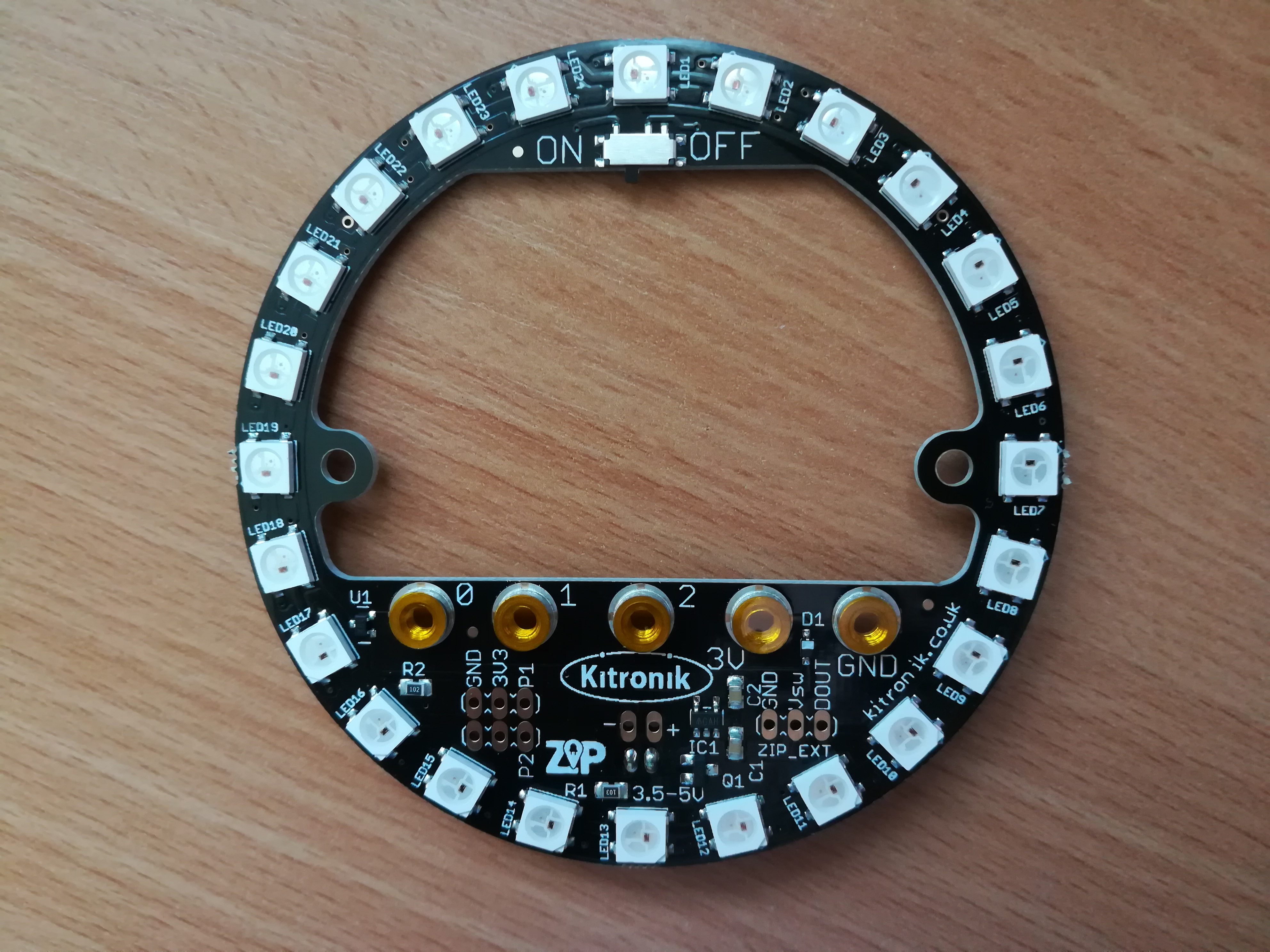

    • La carte ZIP HALO FOR BBC MICROBIT est une cerle lumineux fabrique par KITRONIK.CO.UK
    • https://kitronik.co.uk/products/5625-zip-halo-for-the-bbc-microbit

    • Description
      • Halo has 24 individually addressable ZIP LEDs.
      • Compatible with Adafruit NeoPixel and other WS2812B driver code.
      • Supply voltage: 3.5V to 5V.
      • Halo bolts directly onto the BBC micro:bit.
      • The board also has extension connector pads.
    • Dimensions
      • Diameter: 80mm.
      • Height: 3.2mm
      • Height With micro:bit: 10mm.
      • PCB Thickness: 1.5mm.
